前不久，佛蘭空間為您分享了永久性建筑首選膜材——PTFE膜的構成和特點，今天，將繼續帶您了解PTFE膜材的分類及其應用案例。

一、PTFE膜材分類

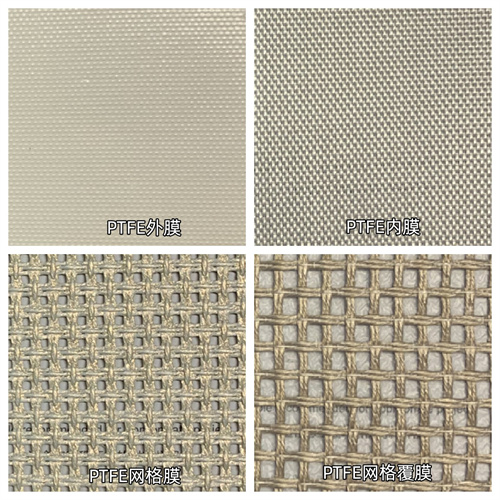

PTFE膜材按功能可劃分為如下四類：PTFE外膜、PTFE內膜、PTFE網格膜、PTFE網格覆膜。

1. PTFE外膜

PTFE外膜，是最常用的膜材，由高強度玻璃纖維織物涂覆耐久性PTFE保護涂層構成。特點是強度高、自潔性好、遮風擋雨（不透氣、不透水）；有一定透光率（8~15%，透光不透景），不吸音。



2.PTFE內膜

相較于外膜，PTFE內膜無涂層，主要用于遮陽、吸音、隔聲，其在力學性能方面的要求比外膜低。特點是強度較外膜低，柔軟性好，A級防火，可吸音，透光不透景（20~40%）、透氣不透水，自潔性低于外膜。



3.PTFE網格膜

PTFE網格膜，基材紗線編織間距很大，涂層不再是滿覆，形成一定的開孔率（20~70%）。特點是透光率高（30~70%，透光透景）、裝飾遮陽效果好；強度低于外膜、透氣透水、不吸音。



4.PTFE網格覆膜

PTFE網格膜覆膜，是在PTFE網格膜之上增加一層透明膜。目前市場上有PTFE透明薄膜、FEP、PE和ETFE透明膜（最貴）。特點是高透光、高透景，可防雨水。



二、PTFE膜材應用領域



PTFE膜材具有透光率高，防火難燃、自重輕、強度高、自潔性好，不受紫外線影響、抗疲勞、耐扭曲、耐老化、使用壽命長等優點，因此被廣泛應用于有采光需求的大型公共設施，比如體育場館的屋頂系統、機場大廳、展覽中心、交通站臺、通道走廊等。



1、體育場館——上海八萬人體育場

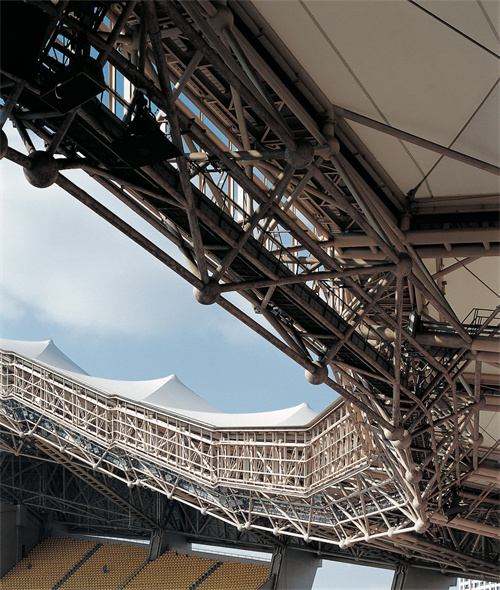

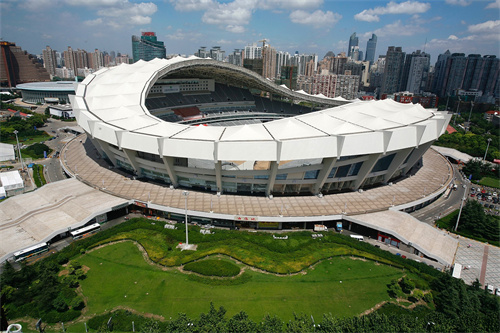

1997年在上海八萬人體育場舉行第七屆全國運動會，觀眾席上方采用馬鞍形大懸挑鋼管空間屋蓋結構，覆以乳白色PTFE薄膜材料，面積為3.6萬平方米，這是中國第一次將膜結構用在大面積的永久性建筑上。

2、機場大廳——岳陽民用機場航站樓

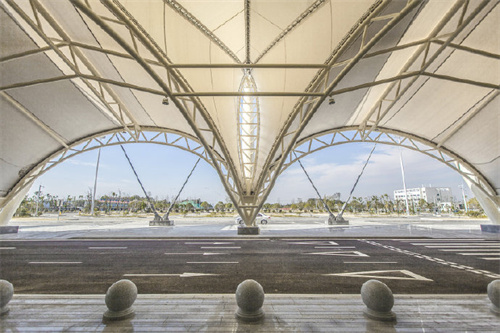

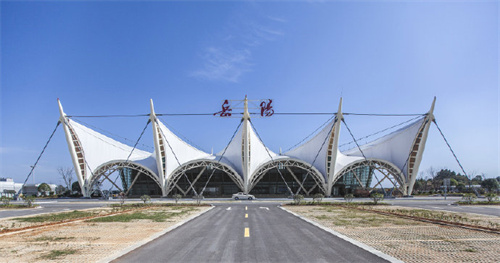

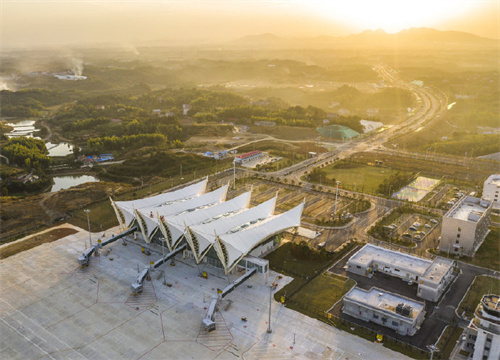

航站樓創新性地采用PTFE拉膜結構體系創造出具有獨一無二的現代航空港造型，鋼結構梭柱與白色拉膜的組合將岳陽的傳統景點——瀟湘八景之一：“遠浦歸帆”的意境以現代的方式重新演繹，體現濃郁的現代氣息的同時又延續了傳統地域文化。

航站樓折型拉膜屋頂向前延伸所形成的建筑入口灰空間，灰空間上方——每組折型拉膜屋頂之間用馬鞍弧形的拉膜空間覆蓋，于航站樓主立面形成波浪起伏的造型。

3、展覽中心——欣賀設計中心

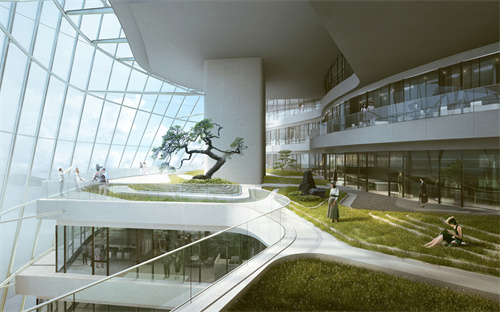

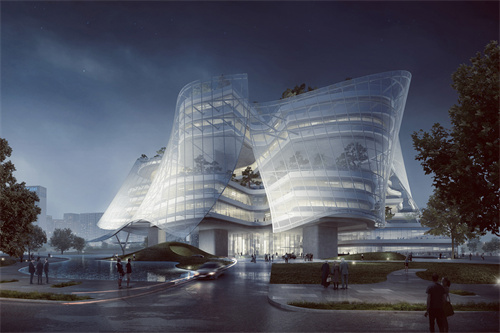

“欣賀設計中心”的設計以一個圓形中庭為軸心，六個大跨度空間發散型星狀布局，形成充滿力量感的骨架結構，其間辦公空間和綠色花園混合布置。是一棟內部具有理性邏輯的結構，看上去有隨風飄動的感覺。

在立體花園的外側懸掛著半透明的透光率40%的PTFE網格膜材，在炎熱季節起到遮陽和通風作用的同時，也讓建筑看起來飄逸，輕盈，好像一層透薄柔軟的皮膚覆蓋在建筑骨架之上。

4、通道走廊——TheLink創意走廊

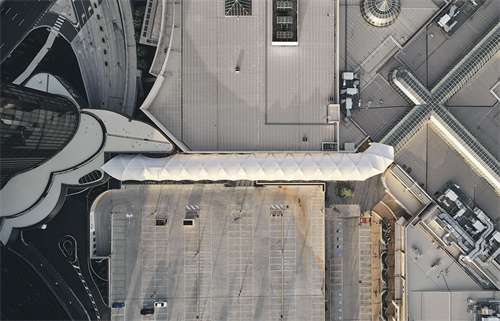

作為一條寧靜的走廊，TheLink長110米、高達15米，旨在將南半球最大的查德斯頓購物中心與新開業的美憬閣索菲特酒店連接起來，以此模糊該中心休閑、商業、零售區域以及內外部空間之間的界限。

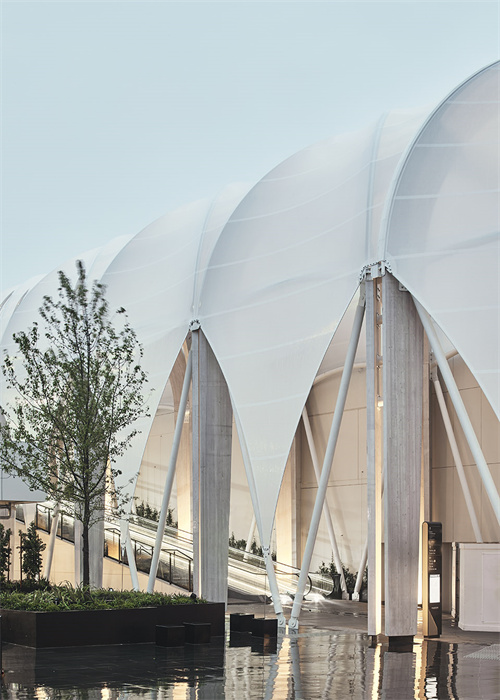

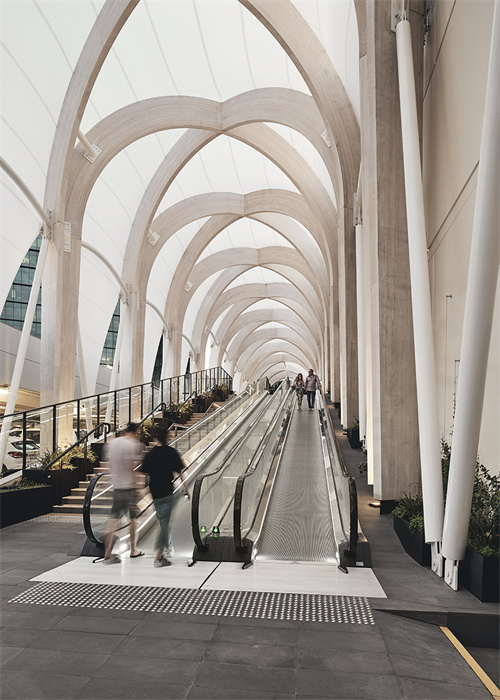

TheLink受查德斯頓標志性的拱形玻璃屋頂啟發，將彎曲的“膠合木”結構與可拉伸的半透明PTFE織膜結合而成，用以隔絕天氣影響并將人們與周圍環境聯系起來。

5、交通站臺——北京地鐵昌平線西二旗站

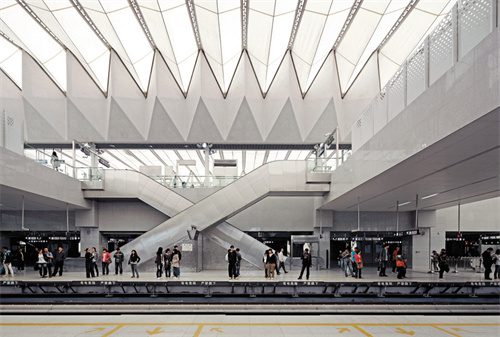

西二旗站是北京地鐵昌平線的南起點站，是與城鐵13號線的換乘站。車站形式為半地下一層、地上二層，四柱三跨框架式高架車站。其中的昌平線部分為高架側式站臺（二層），城鐵13號線部分為地面?zhèn)仁秸九_（一層），站廳位于地面一層。根據側式站臺的特征，車站采用了雙四邊形組合建筑斷面形式，并以PTFE膜結構作為屋面和立面維護材料和結構，實現了內部基本無柱的長向大空間。

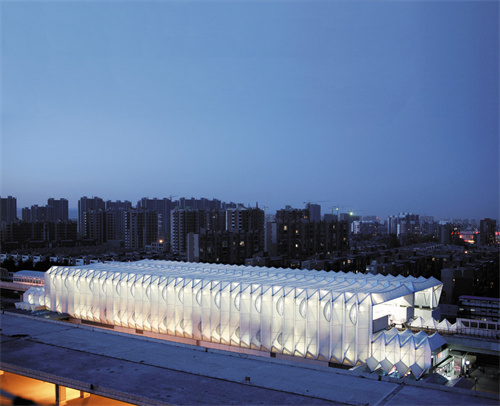

由于PTFE膜材料的半透光特性，白天的車站內可以透射進柔和而充分的自然光線，無須人工照明；到了夜晚，車站內的燈光透射出去，使得車站就像兩條發光的紙燈籠，乘坐地鐵回家的人遠遠就可以看到。

以上就是PTFE膜材分類及其應用案例，下期將為您分享網格膜的相關資訊。如您對膜結構建筑有興趣，可咨詢佛蘭空間。



注：文章部分內容和圖片來源于網絡，如有侵權，請聯系刪除。
